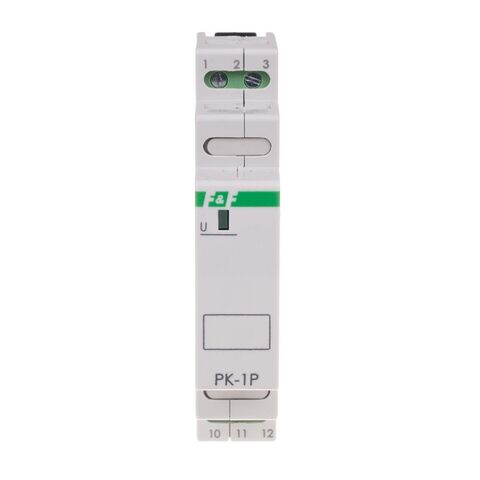

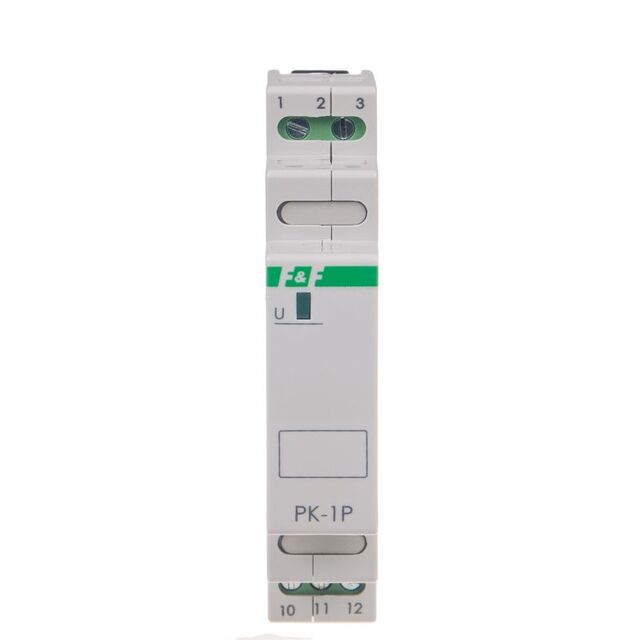

PK-1P 12 från F&F är ett elektromagnetiskt relä avsett för installation på DIN-skena (TH-35) i elektriska fördelningsskåp. Det är en monostabil (enkeltvippande) relätyp med en kontaktkonfiguration på SPDT (Single Pole Double Throw), vilket innebär en gemensam kontakt (COM) samt en normalt öppen (NO) och en normalt stängd (NC) kontakt.
Tekniska specifikationer:
-
Spänningsmatning: 12 V AC eller DC
-
Maximal lastström (AC-1): 16 A
-
Kontaktkonfiguration: 1 × NO/NC
-
Strömförbrukning: 25 mA
-
Aktiveringstid: <40 ms
-
Deaktiveringstid: <20 ms
-
Arbetstemperatur: -25 till +50 °C
-
Skyddsnivå: IP20
-
Montering: 1 modul (18 mm) på DIN-skena
-
Anslutningar: Plintanslutningar för 2,5 mm² ledare
-
Isolationsspänning: 400 V
-
Överlevnadstid (mekanisk): minst 5 miljoner cykler
-
Elektrisk hållbarhet: minst 100 000 cykler
Reläet är utrustat med en grön LED-indikator som visar när reläet är aktiverat. När spänning appliceras på reläets spole (terminaler 1-3) växlar kontakterna till NO-läget (11-12), och LED-lampan tänds. Vid bortfall av spänning återgår kontakterna till NC-läget (11-10).
Användningsområden:
PK-1P 12 är lämpligt för styrning av elektriska apparater med resistiva eller induktiva laster, såsom belysning, fläktar eller små motorer. Det är särskilt användbart i automationssystem, byggnadsautomation och industriella styrsystem där en pålitlig och snabb växling av kontakter krävs.
Installationstips:
-
Montera reläet direkt på en DIN-skena i fördelningsskåpet.
-
Anslut spänningskällan (12 V AC/DC) till terminalerna 1 och 3.
-
Anslut den styrda lasten till terminalerna 11 (NO) och 12 (COM).
-
Se till att använda lämpliga ledare (upp till 2,5 mm²) och att dra åt anslutningarna med ett moment på
