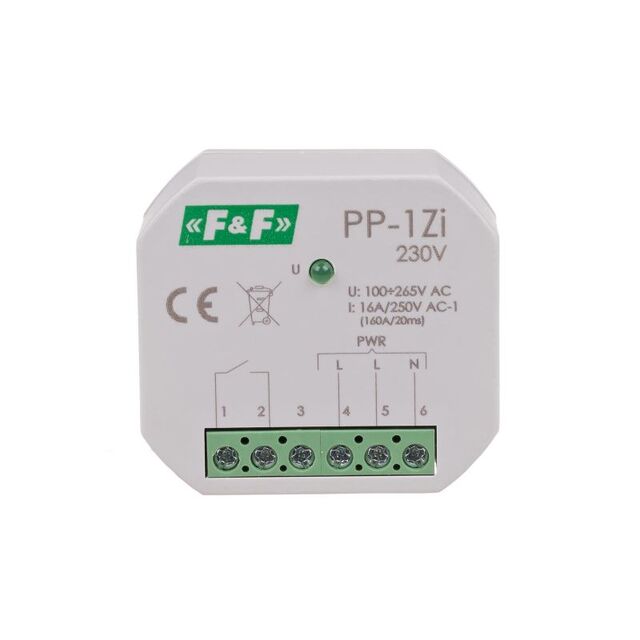

PP-1Zi-230V är ett elektromagnetiskt relä från F&F som används för att styra elektriska apparater vid en matningsspänning på 230 V AC. Detta relä är en del av F&F:s sortiment och är särskilt designat för användning i styrsystem där 230 V AC är matningsspänningen.

Tekniska specifikationer:

• Spänningsmatning: 230 V AC

• Maximal lastström (AC-1): 16 A

• Kontaktkonfiguration: SPDT (Single Pole Double Throw), vilket innebär att reläet har en gemensam kontakt (COM), en normalt öppen (NO) och en normalt stängd (NC) kontakt.

• Strömförbrukning: Cirka 25 mA (vid 230 V AC)

• Aktiveringstid: Under 40 ms

• Deaktiveringstid: Under 20 ms

• Arbetstemperatur: -25 °C till +50 °C

• Skyddsnivå: IP20 (skydd mot föremål större än 12,5 mm i diameter, men inte mot vatten)

• Montering: 1 modul (18 mm) på DIN-skena (TH-35)

• Anslutningar: Plintanslutningar för 2,5 mm² ledare

• Isolationsspänning: 400 V

• Mekanisk hållbarhet: Minst 5 miljoner cykler

• Elektrisk hållbarhet: Minst 100 000 cykler

Funktion:

PP-1Zi-230V är ett elektromagnetiskt relä som används för att bryta eller koppla elektriska laster vid 230 V AC. När 230 V AC spänning appliceras på reläets spole, aktiveras den och växlar de interna kontakterna från normalt stängda (NC) till normalt öppna (NO), vilket styr den anslutna lasten (t.ex. belysning, fläktar eller små motorer). När spänningen tas bort, återgår reläet till sitt ursprungliga läge, vilket bryter eller stänger kontakterna.

Reläet är idealiskt för styrning av elektriska apparater där 230 V AC används som matningsspänning.

Användningsområden:

• Automationssystem: PP-1Zi-230V är perfekt för användning i automatiserade system, såsom byggnadsautomation eller industriella styrsystem, där elektriska apparater ska styras vid 230 V AC.

• Ljus- och motorstyrning: Reläet kan användas för att styra apparater som belysning eller små motorer inom både industriella och kommersiella applikationer.

• Säkerhetssystem: Används också i säkerhets- och larmapplikationer för att styra elektriska komponenter som larm och övervakningsutrustning.

Installation:

• Montering på DIN-skena: Reläet monteras enkelt på en DIN-skena (18 mm modul), vilket gör det lätt att integrera i elskåp eller styrpaneler.

• Anslutning av lasten: De styrande kontakterna är placerade vid terminalerna 11 (NO) och 12 (COM), och den normalt stängda kontakten (NC) kan anslutas till terminal 10 om den ska användas.

• Strömförsörjning: Reläet aktiveras genom att ansluta 230 V AC till terminalerna 1 och 3.

Viktigt att tänka på:

• IP20-skydd: PP-1Zi-230V är IP20-klassat, vilket betyder att det är skyddat mot föremål större än 12,5 mm men inte mot vatten eller fukt. Det bör därför installeras i inomhusmiljöer där det inte utsätts för extrema väderförhållanden.

• Strömhållbarhet: Reläet är designat för att kunna hantera elektriska laster vid 230 V AC och är tillräckligt robust för att säkerställa långvarig drift vid dessa spänningsnivåer.
