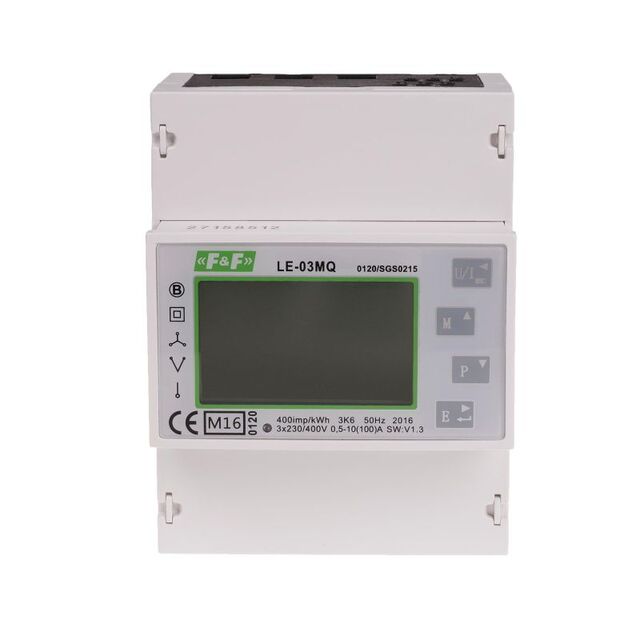

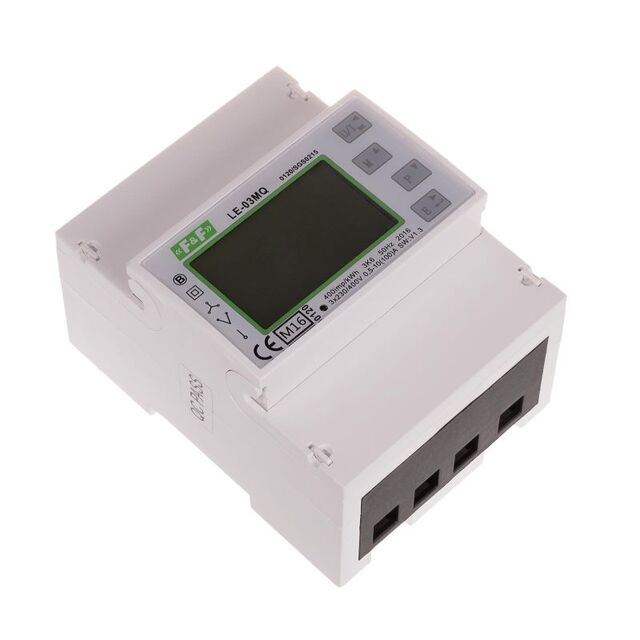

LE-03MQ från F&F, som är avsedd för direktmätning upp till 100 A och erbjuder omfattande nätverksanalys samt fjärravläsning via Modbus RTU.?
Användningsområden
-
Industrifastigheter och kommersiella byggnader?
-
Solcellsanläggningar (för både import och export av energi)?
-
Energiövervakning och analys?
-
Integration i SCADA-, BMS- eller PLC-system via Modbus?
-
Debiteringsändamål där MID-certifiering krävs
Fördelar
-
Omfattande mätning av nätverksparametrar inklusive THD?
-
Fjärravläsning och konfiguration via RS-485/Modbus RTU?
-
Direktmätning upp till 100 A utan behov av strömtransformatorer?
-
MID-certifierad för användning i debiteringssammanhang?
-
Kompakt design som passar i standard elcentraler
Teknisk specifikation
-
Mätprincip: Direktmätning (upp till 100 A)?
-
System: Trefas (3×230/400 V), 4-trådssystem?
-
Mätning: Tvåvägs (4-kvadrant) – mäter både import och export av energi?
-
Mätbara parametrar:
-
Aktiv energi (kWh)?
-
Reaktiv energi (kvarh)?
-
Spänning (L-N och L-L)?
-
Ström?
-
Effekt (aktiv, reaktiv, skenbar)?
-
Frekvens?
-
Effektfaktor (cos f)?
-
Total harmonisk distorsion (THD)?
-
Kommunikation:
-
RS-485-gränssnitt?
-
Modbus RTU-protokoll?
-
Pulsutgång: S0 (öppen kollektor), konfigurerbar?
-
Display: Bakgrundsbelyst LCD med flera funktioner?
-
Certifiering: MID (EN 50470-1/3), klass B – godkänd för debiteringsändamål?
-
Noggrannhet: Klass B?
-
Skyddsklass: IP51
-
Temperaturområde: -20 till +55?°C?
-
Montering: DIN-skena (35 mm), 4,5 moduler bred?
-

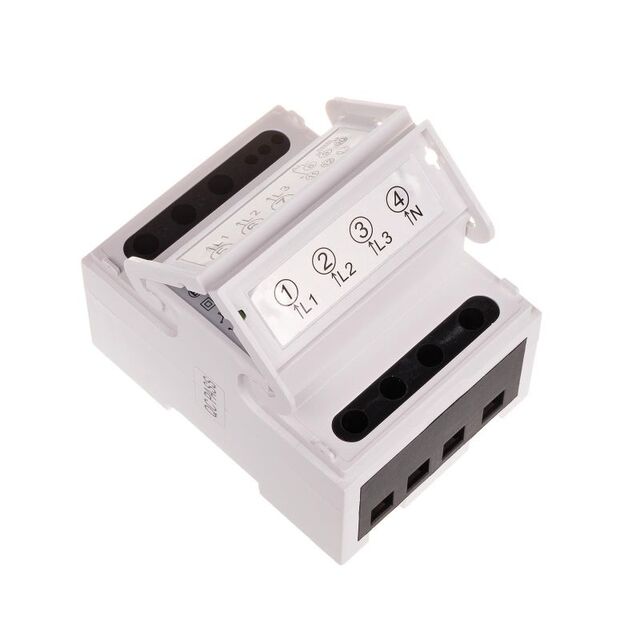

Anslutningar: Pluggbar terminalblock, upp till 25 mm²
