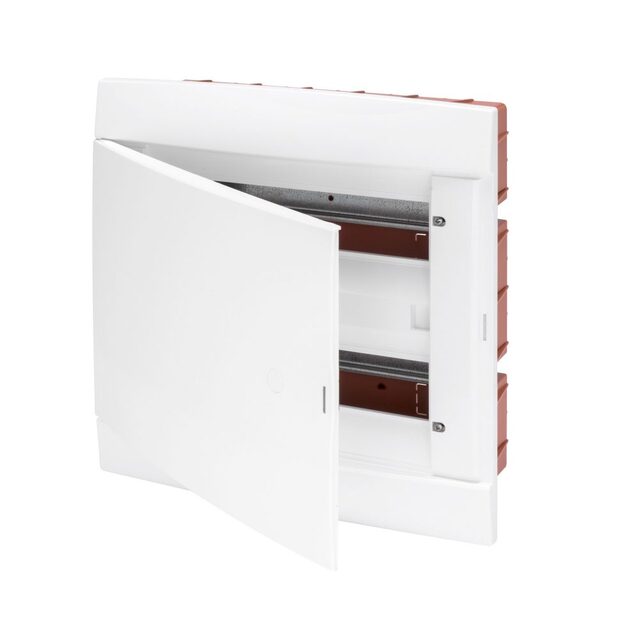

Gewiss GW40293TB – Infälld fördelningscentral 24 moduler (2×12), vit, slät dörr
GW40293TB är en dekorativ infälld fördelningscentral i 40 CDI-serien, avsedd för montering av normkomponenter och kopplingsplintar i bostäder och kommersiella fastigheter. Centralen är förberedd för 24 moduler (2 rader × 12 moduler) och har en slät, vit dörr som ger ett diskret och stilrent utseende.
Egenskaper:
-
24 moduler (2×12)
-
Infälld montering (för inbyggnad i vägg)
-
Slät, ogenomskinlig vit dörr
-
Färg: Vit (RAL 9003)
-
Skyddsklass: IP40
-
Slagtålighet: IK08
-
Halogenfritt material
-
Temperaturområde: –15 °C till +60 °C
-
Yttermått (BxHxD): ca 328 × 338 × 108 mm
-
Levereras utan PE/N-plintar (förberedd för montering)
En robust och estetiskt tilltalande kapsling som kombinerar funktionalitet med modern design – idealisk för säkra och organiserade elinstallationer.
UTRUSTNING OCH ANMÄRKNINGAR
MEDFÖLJANDE TILLBEHÖR:
Modultäckande profiler 6,5 M, färgmatchade med kapslingens front (för kapslingar med 4, 8 och 12 moduler – 1 profil; för 24-modulers kapslingar – 2 profiler; för 36-modulers kapslingar – 3 profiler), kretsmärkningar, samt puts-/murbruksskydd i kartong som levereras som standard i förpackningen och är banderollerad med pappersband.
ANMÄRKNINGAR:
Effektförlust (värmeavgivning) beräknad enligt CEI 23-49.
EGENSKAPER:
Modultäckprofiler kan delas i ½-modulsdelar med hjälp av sax.
Puts-/murbruksskyddet monteras genom att tryckas fast i basens öppning.
Kultrycksprov (termotryck) motsvarande 70 °C.
IP40 garanteras även med öppen dörr vid infälld installation i vägg, förutsatt att apparater med minst IP40 används tillsammans med medföljande modultäckprofiler.
Bottnar för 8- och 12-modulers kapslingar kan monteras sida vid sida med kombinerat kopplingselement GW40425.
Kapslingen består av frontkåpa; front och DIN-skenram är fullt kompatibla med botten från tidigare dekorativa infällda kapslingar i 40CDi-serien (DIN-ram, kopplingsplintar och bakre plastbotten).
INSTALLATION:
För möjliga kombinationer mellan kapsling och kopplingsplint, se sammanställningen ”KOMPATIBILITET MELLAN INFÄLLDA KAPSLINGAR OCH BIPOLÄRA OCH UNIPOLÄRA KOPPLINGSPLINTAR” i urvalsguiderna för 40CDi-serien.
