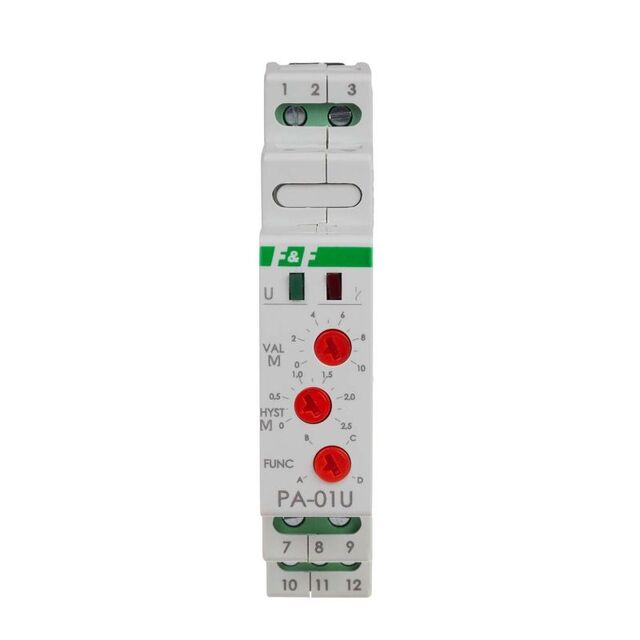

PA-01U-enheten används för att konvertera den analoga signalen 0÷10 V till den signal som styr reläutgången. Detta gör det möjligt att använda sensorer med en analog utgång i automationssystem.
Tekniska specifikationer
• Spänningsområde (ingång): 0–10 V DC
• Spänningsförsörjning: 9–30 V DC
• Maximal lastström (AC-1): 8 A
• Felmätning: ±1 %
• Reläkonfiguration: 1 × NO/NC (normalt öppen/normalt stängd)
• Isolering: Galvanisk isolering mellan ingång och utgång
• Ingångsimpedans: 69 kO ±0,1 %
• Mätupplösning: 2,5 mV
• Hysteresområde: 0–2,5 V
• Hysteres i "fönsterläge": 100 mV
• Anslutning: Skruvterminaler upp till 1,5 mm²
• Arbetstemperatur: -25 till +50 °C
• Skyddsklass: IP20
• Montering: DIN-skena (35 mm)
• Dimensioner: 18 mm bredd (1 modul)
• Maximal strömförbrukning: 100 mA________________________________________
Användningsområden
PA-01U är idealisk för tillämpningar där analoga sensorer (t.ex. temperatur-, tryck- eller flödesgivare) används för att styra elektriska enheter som pumpar, fläktar eller belysningssystem. Den galvaniska isoleringen och de justerbara inställningarna gör modulen flexibel och säker för användning i olika automationssystem.
