Modulär kontaktor med manuell styrning

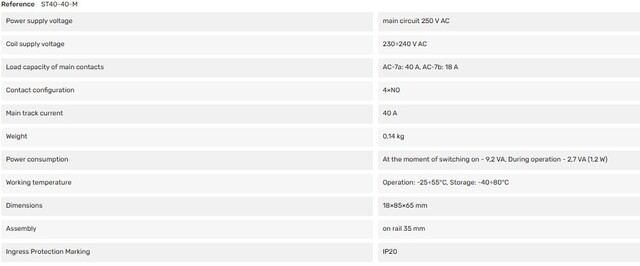

Nominell driftström 40 A.
Nominell driftspänning 250 V AC.

Elektromagnetiska kontaktorer i modulära kapslingar för direktmontage på TH-35 mm skena.

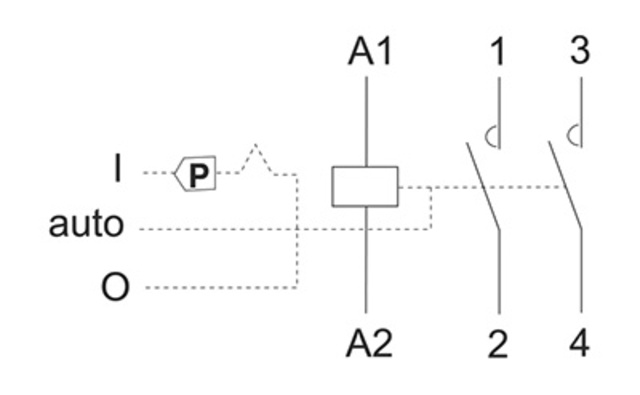

”I” (övre läge)
Om kontaktorspolen inte är strömförsörjd är kontaktorns kontakter slutna. När kontaktorn har spänningssatts växlar brytaren automatiskt till läget ”Auto” och från och med då
arbetar den i automatiskt läge. För att låsa kontakterna i det inkopplade läget oavsett kontaktorns strömförsörjning, flytta den gula låsspaken åt vänster medan driftläget är inställt på ”I”-läget.

”Auto” (mittläge)
Vid spänningstillförsel aktiveras kontaktorn och kontakterna sluts. När spänningsmatningen bryts stängs kontaktorn av och kontakterna öppnas.

”O” (nedre läge)
Kontaktorernas kontakter förblir öppna oavsett spänningstillståndet i strömförsörjningen.
