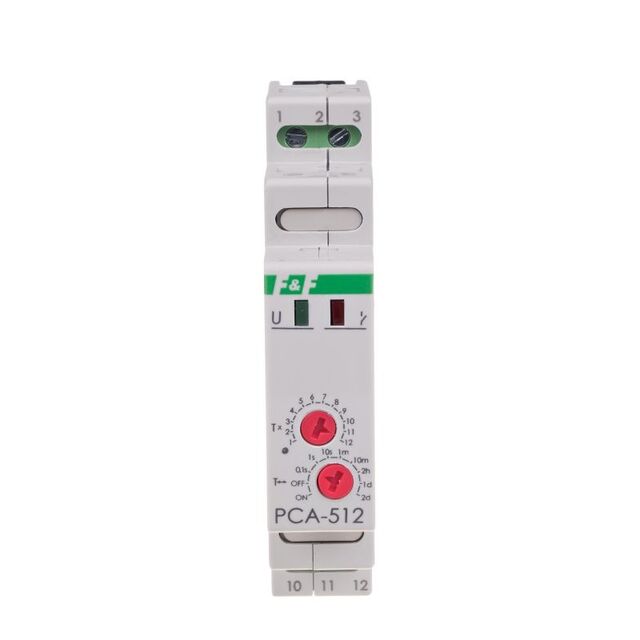

PCA-512 UNI är ett mångsidigt tidsrelä från F&F, designat för att styra elektriska laster med en fördröjd avstängning. Det används inom både industriell och byggnadsautomation för att tidsstyra funktioner som ventilation, belysning, värme och signalering.

Tekniska specifikationer

• Spänningsområde: 12–264 V AC/DC

• Kontaktkonfiguration: 1 växlingskontakt (SPDT)

• Maximal lastström: 10 A

• Tidsintervall: 0,1 sekunder till 24 dagar

• Skyddsklass: IP20

• Arbetstemperatur: -25?°C till +50?°C

• Montering: DIN-skena (18 mm modul)

• Indikering: LED-lampor för driftstatus

Funktion och användning

Reläet är inställt på fördröjd avstängning (lagged deactivation). Vid spänningspåslag hålls reläets växlingskontakt i läge 11–10 tills den inställda tiden har löpt ut. Efter denna fördröjning växlar kontakten till läge 11–12. För att återställa reläet krävs att spänningen kopplas bort och återansluts. Detta gör det möjligt att exempelvis stänga av en last efter en viss fördröjning, vilket är användbart i applikationer där en tidsfördröjning är önskvärd innan avstängning sker.

Användningsområden

• Ventilationssystem: Fördröjd avstängning av fläktar eller luftbehandlingsenheter.

• Belysningsstyrning: Automatisk avstängning av belysning efter en viss fördröjning.

• Värmesystem: Fördröjd avstängning av värmeelement eller pumpar.

• Signalering: Fördröjd avstängning av ljud- eller ljussignaler i olika system.

Installation och anslutning

• Montering: På DIN-skena (18 mm modul).

• Anslutningar: Skruvplintar för ledare upp till 2,5 mm².

• Spänningsanslutning: Terminaler 1 och 3 för spänningsmatning.

• Lastanslutning: Terminaler 11 (NO), 10 (COM) och 12 (NC) för växlingskontakten.

PCA-512 UNI är ett robust och flexibelt tidsrelä som erbjuder långsiktig driftssäkerhet. Med sitt breda spänningsområde och justerbara tidsintervall är det ett utmärkt val för applikationer som kräver fördröjd avstängning av elektriska laster. Dess kompakta design gör det enkelt att integrera i olika styrsystem.
