F&F PK-2P 12 V är ett elektromagnetiskt relä konstruerat för att styra elektriska kretsar i lågspänningssystem. Det är särskilt användbart i applikationer där tillförlitlig och snabb koppling krävs, såsom i industriella styrsystem, automationslösningar och andra elektriska installationer.
Funktion och användning
Relä för att koppla laster via 12 V styrsignal. Lämpligt för användning i apparatskåp, automationssystem och enklare elinstallationer. Monteras på DIN-skena och ger galvanisk isolering mellan styrkrets och last.
Tekniska specifikationer
Typ: Elektromagnetiskt relä för DIN-skena
-
Modulbredd: 1 modul (18 mm)
-
Montering: DIN-skena (TH35)
-
Spolspänning: 12 V AC/DC (±10 %)
-
Strömförbrukning spole: Max 25 mA
-
Indikator: Inbyggd LED för spänningsstatus
-

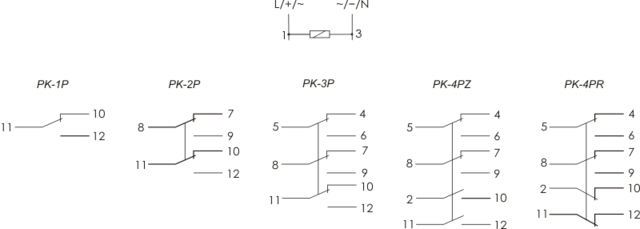

Kontaktkonfiguration: 2 växlande kontakter (2 x NO/NC)
-
Märkström (AC-1): 2 x 8 A vid 250 VAC
-
Isolationsspänning: 400 V mellan spole och kontakter
-
Impulstålighet: Upp till 2,5 kV
-
Aktiveringstid: Max 40 ms
-
Återgångstid: Max 20 ms
-
Mekanisk livslängd: Minst 5 000 000 cykler
-
Elektrisk livslängd: Minst 100 000 cykler
-
Anslutning: Skruvplint, ledare upp till 2,5 mm²
-
Arbetstemperatur: -25 till +50 °C
Skyddsklass: IP20
Fördelar
-
Kompakt design: Endast 1 modul bred, vilket sparar plats i elcentraler.
-
Flexibel användning: Kompatibel med både AC- och DC-matning.
-
Hög tillförlitlighet: Lång mekanisk livslängd säkerställer hållbarhet i krävande applikationer.
-
Enkel installation: Monteras snabbt och enkelt på standard DIN-skena.
