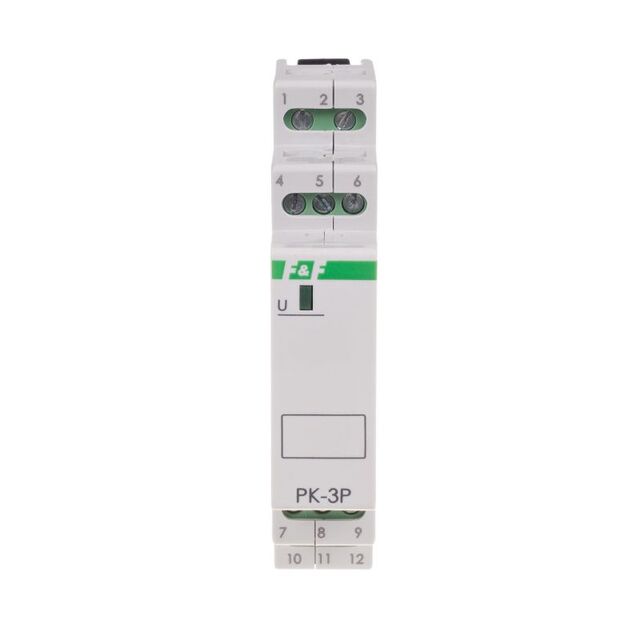

PK-3P 24 V är ett elektromagnetiskt relä utformat för att styra elektriska kretsar i lågspänningssystem. Det är särskilt användbart i applikationer där tillförlitlig och snabb koppling krävs, såsom i industriella styrsystem, automationslösningar och andra elektriska installationer.
Funktion och användning
När en matningsspänning på 24 V AC/DC appliceras på reläets spole, aktiveras reläet och dess kontakter växlar läge. När spänningen tas bort återgår kontakterna till sitt ursprungliga läge. Denna funktion gör PK-3P 24 V idealisk för applikationer där man behöver kontrollera flera kretsar baserat på närvaro eller frånvaro av en styrspänning.
Tekniska specifikationer
-
Matningsspänning: 24 V AC/DC (tolerans: -15 % till +10 %)
-
Kontaktkonfiguration: 3 växlande kontakter (3 × NO/NC)
-
Maximal belastningsström (AC-1): 3 × 8 A
-
Effektförbrukning: Max 25 mA
-
Mekanisk livslängd: Minst 5 miljoner kopplingscykler
-
Anslutningar: Plintar för ledare upp till 2,5 mm²
-
Åtdragningsmoment: 0,4 Nm
-
Arbetstemperatur: -25 till +50 °C
-
Kapslingsklass: IP20
-
Montering: DIN-skena (35 mm), 1 modul (18 mm)
Fördelar
-
Kompakt design: Endast 1 modul bred, vilket sparar plats i elcentraler.
-
Flexibel användning: Kompatibel med både AC- och DC-matning.
-
Hög tillförlitlighet: Lång mekanisk livslängd säkerställer hållbarhet i krävande applikationer.
-
Enkel installation: Monteras snabbt och enkelt på standard DIN-skena.
