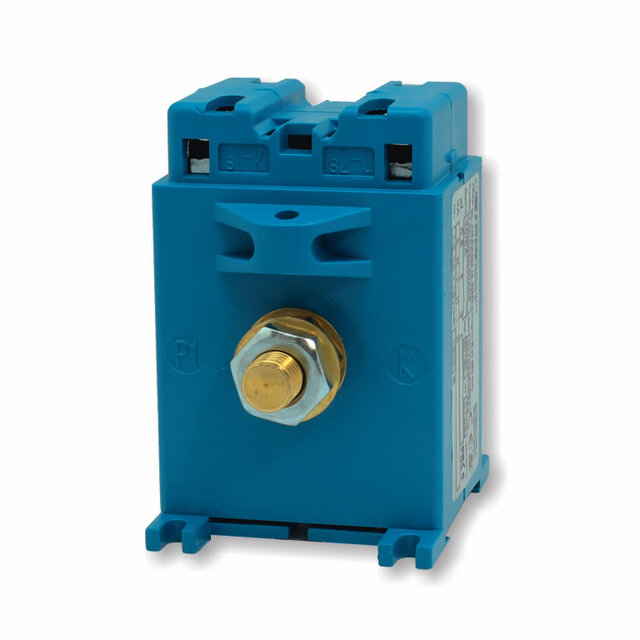

Strömtransformator TAC005100S05 – primärlindad högprecision (100/5A)

TAC005100S05 är en högprecisions strömtransformator i TAC005-serien, konstruerad för noggrann och tillförlitlig mätning i både industriella och kommersiella elanläggningar. Den primärlindade konstruktionen säkerställer stabil prestanda även vid höga strömnivåer.

 Huvudegenskaper

• Noggrannhetsklass: 0,2S – mycket hög mätnoggrannhet
• Omsättning: 100/5A
• Märkeffekt (burden): 1,5 VA
• Sekundärström: 5A
• Låg effektförlust: = 2 W
• Primärlindad design: För exakt och stabil mätning

 Tekniska data

• Frekvens: 50–60 Hz
• Isolationsspänning: 0,72 kV
• Provspänning: 3 kV (1 minut, 50 Hz)
• Isolationsklass: Klass E
• Kontinuerlig överström: 100 % av märkström
• Korttidsström (Ith): < 40 × Ipr (max 90 kA / 1 s)
• Dynamisk ström: upp till 2,5 × Ith
• Skyddsklass: IP20
• Drifttemperatur: -25 °C till +50 °C
• Lagringstemperatur: -40 °C till +80 °C

 Konstruktion & standarder

• Kapsling i självsläckande termoplast (UL94-V0)
• Integrerade sekundärterminaler (upp till 6 mm²)
• Uppfyller IEC/EN 61869-1 och IEC/EN 61869-2

 Användningsområden

• Energimätning och debitering
• Industriella elanläggningar
• Kraftdistribution och övervakning
