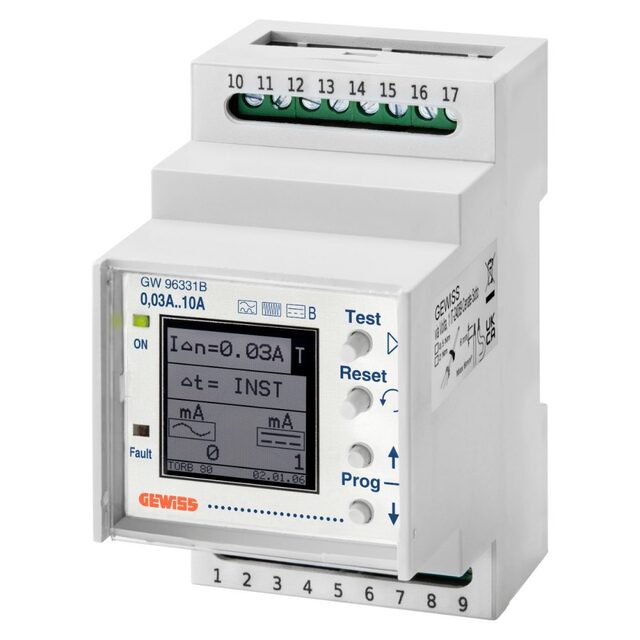

Jordfelsrelä med extern strömtrafo

Funktion och användningsområden
GW96331B är utformad för att skydda elektriska installationer genom att detektera både växel- och likströmsfel. Den används i applikationer där traditionella jordfelsbrytare av typ A eller AC inte är tillräckliga, såsom i system med solpaneler, laddstationer för elfordon och annan utrustning som genererar likström.

Tekniska specifikationer

• Typ: Jordfelsbrytare med separat toroidal strömtransformator (typ B)

• Spänning (Ue): 230 V AC

• Frekvens: 50/60 Hz

• Modulbredd: 3 moduler (DIN-skena)

• Justering av felström (Idn): 0,03 – 10 A

• Justering av fördröjning (?t): 0,1 – 10 s

• Inbyggd testfunktion: Ja

• Återställning: Lokal och fjärrstyrd

• Alarmutgång: Växlande kontakt (10 A, 250 V AC)

• Isoleringsklass: II

• Arbetstemperatur: -5°C till +40°C

• Kortslutningshållfasthet: 40 kA (0,5 s)

• Överlevnadsspänning: 4 kV (kategori III)

• Montering: DIN-skena (EN 50022)

• CE-märkt: Ja
