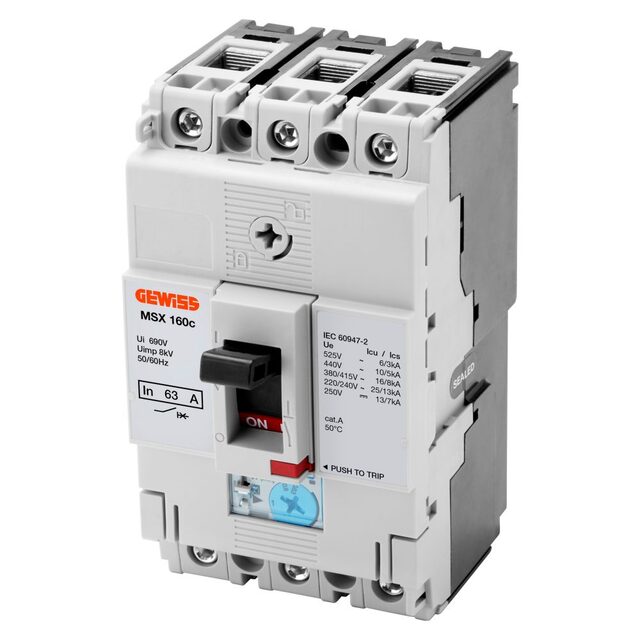

MSX 160c (GWD9005) är en kompakt effektbrytare (MCCB – Moulded Case Circuit Breaker) från Gewiss, avsedd för skydd och frånkoppling i lågspänningsanläggningar och eldistribution. Den används vanligtvis i elcentraler, maskiner och industrisystem där högre strömmar och kortslutningsnivåer kräver kraftigare skydd än en vanlig minibrytare.
Brytaren skyddar elektriska installationer mot:
överlast (termisk utlösning)
kortslutning (magnetisk utlösning)
UTRUSTNING OCH ANMÄRKNINGAR
Anmärkningar:
För montering på EN 50022 DIN-skena ska fästkonsolen GWD8875 användas.
Platsbehovet på EN 50022 DIN-skenan är ungefär 4 moduler för 3-poliga versioner och 6 moduler för 3P+N-versioner.
Medföljande tillbehör:
Versionerna 25A – 100A levereras med frontanslutningar för kopparkablar (FW).
Versionerna 125A och 160A levereras med frontanslutningar (FC).
Egenskaper:
Justerbar termisk utlösning:
Ir = 0,63 – 0,8 – 1 × In
Fast magnetisk utlösning (Ii):
25A – 40A: Ii = 600 A
63A – 80A: Ii = 1000 A
100A – 125A: Ii = 1500 A
160A: Ii = 1600 A
