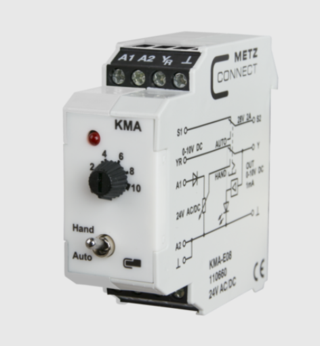

Den
analoga encodern används som en encoder för manuell inställning av
styrvariabler, t.ex. shuntventiler, ventilpositioner, temperaturvärden osv.
Modulen kan användas i två lägen, som växlas med hjälp av integrerade
tvålägesomkopplare (HAND, AUTO). Strömbrytarläget signaleras via externa
styrkontakter på terminalerna S1 och S2. Styrvärdet ställs in med
potentiometern på fronten. Utsignalen 0 till 10 V finns tillgänglig på
Y-terminalen. Om omkopplaren står i AUTO-läge leds styrsignalen oförändrad
från YR-terminalen till Y-utgången.
Börvärdesgivare
Manuellt styrläge med återkoppling
LED-ljusstyrka proportionell mot styrvärdet |
