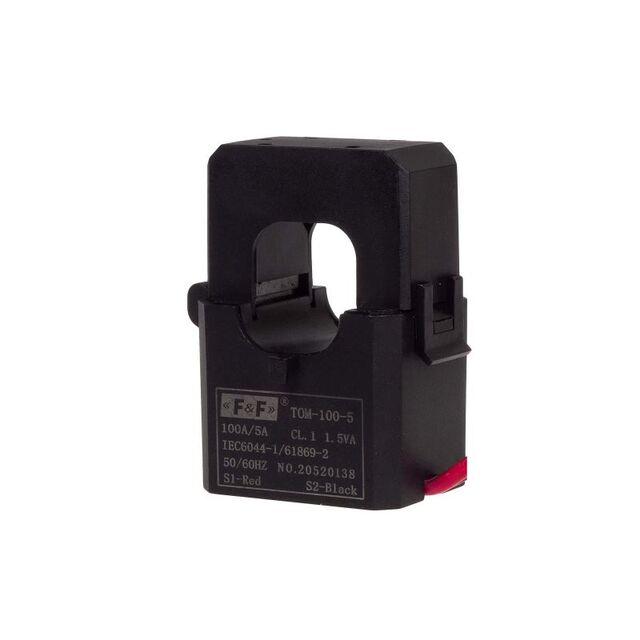

Ledaren med den mätta strömmen passerar genom transformatorns huvudöppning (P1/P2).
Detta motsvarar en lindning av primärlindningen.

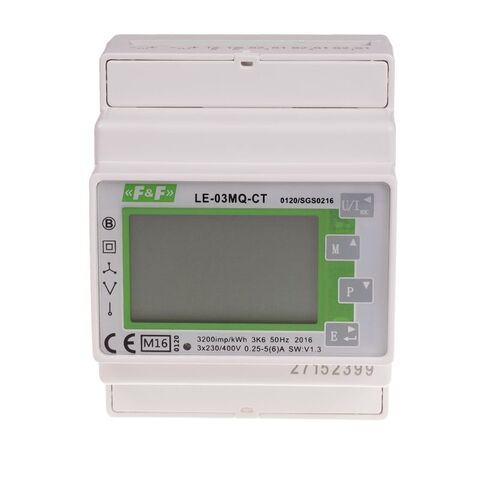

Anslutningarna för sekundärlindningen, S1 och S2, kopplas till mätkretsens anslutningar på styr- eller mätinstrumentet.

Förhållandet mellan strömmarna i de två lindningarna är en konstant storhet.
Detta är strömförhållandet IPn/ISn = N, där:

• IPn – nominell primärström

• ISn – nominell sekundärström

• N – omvandlingsförhållande

Utifrån värdet av strömmen som flyter genom sekundärlindningen kan värdet av primärströmmen beräknas:
ISm * N = IPm, där:

• ISm – uppmätt sekundärström

• IPm – uppmätt primärström

OBS!

• Rekommenderas att sekundärkretsen ansluts med en ledare med minst 2,5 mm² area.

• Rekommenderad jordning av anslutning S2.

• Det är förbjudet att koppla från sekundärkretsen under drift av transformatorn (risk för hög spänning som kan orsaka elchock eller skada utrustningen).
