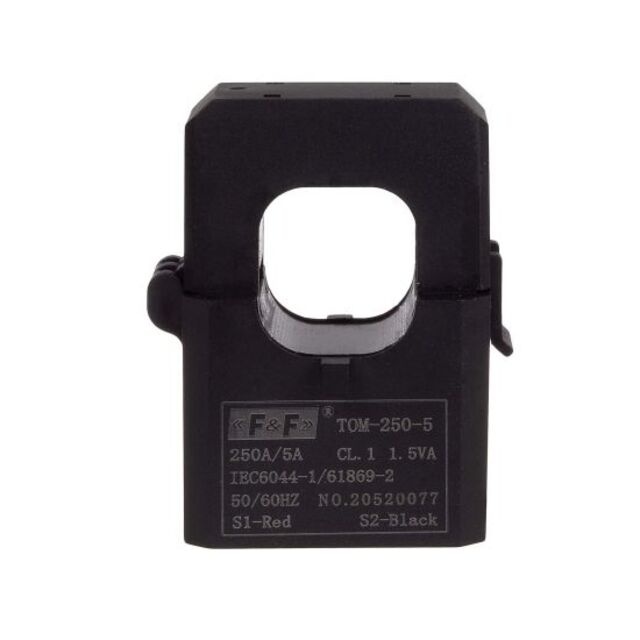

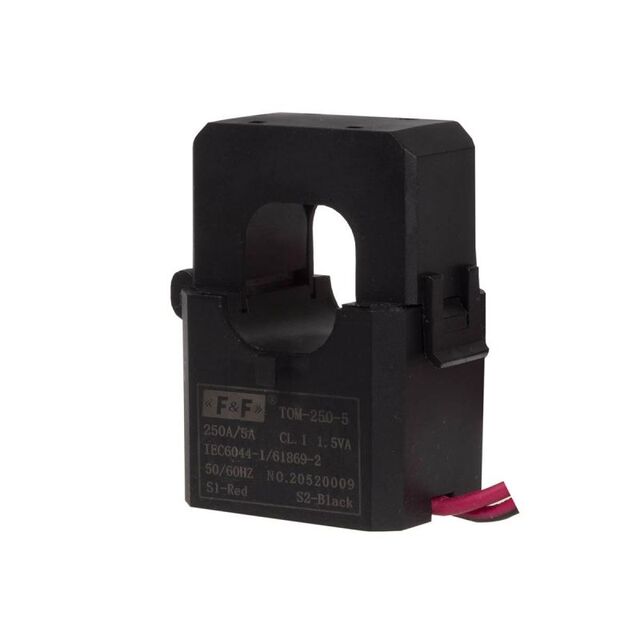

?F&F TOM-250-5 är en enfas strömtransformator med öppen kärna, designad för att omvandla höga strömstyrkor (upp till 250 A) till en standardiserad sekundärström på 5 A. Denna transformator är särskilt användbar i applikationer där direkt mätning av höga strömmar är opraktisk eller farlig, såsom i industriella elcentraler eller större kommersiella anläggningar.?

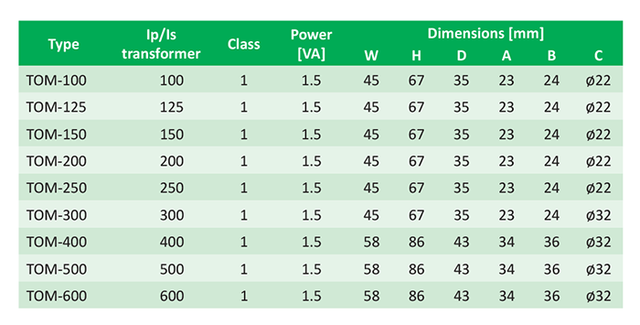

?? Tekniska specifikationer

• Primär nominell ström: 250 A

• Sekundär nominell ström: 5 A

• Överföringsförhållande: 250:5

• Effekt (VA): 1,5 VA

• Noggrannhetsklass: 1 (enligt IEC 60044-1)

• Frekvensområde: 50–60 Hz

• Maximal arbetsspänning: 660 V AC

• Isolationsspänningshållfasthet: 2 kV i 1 minut

• Skyddsklass: IP20

• Kärntyp: Öppen kärna (split core)

• Håldiameter: 22 mm

• Mått (B x H x D): 45 x 67 x 35 mm

• Arbetstemperaturområde: -15 till +45 °C

• Montering: DIN-skena eller direkt på kabel

• EAN-kod: 5902431674100?

?? Användningsområden

TOM-250-5 är idealisk för:?

• Industriella och kommersiella elinstallationer där hög ström mäts

• Integration med energimätare som kräver 5 A sekundäringång

• Övervakning och kontroll i energihanteringssystem

• Applikationer där platsbesparing och enkel installation är viktiga?

?? Viktiga installationsanvisningar

• Använd en sekundärledare med minst 2,5 mm² tvärsnitt

• Jorda terminal S2 för säker drift

• Koppla aldrig bort sekundärkretsen under drift, eftersom detta kan generera farligt höga spänningar?
