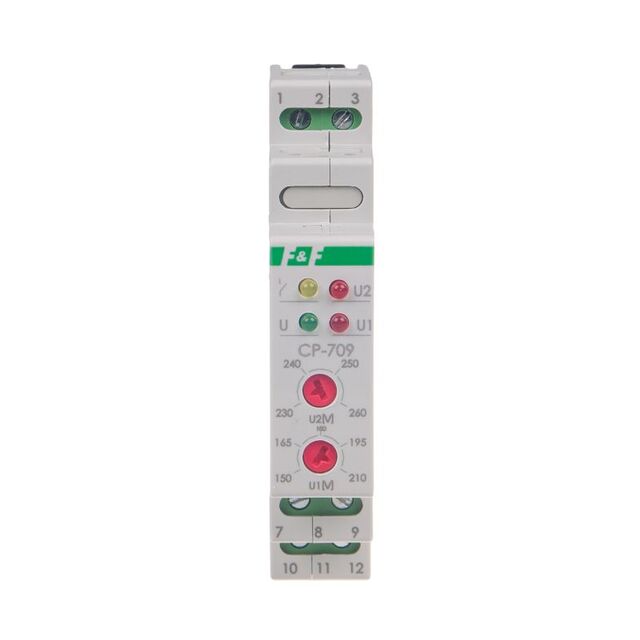

CP-709 är ett spänningsövervakningsrelä avsett för enfasiga AC-nät, utformat för att skydda elektriska mottagare mot skador orsakade av över- eller underspänning.?
Funktion och användning
CP-709 övervakar kontinuerligt nätspänningen och jämför den med de inställda tröskelvärdena. Om spänningen faller under U1 eller överstiger U2, aktiveras reläet för att skydda ansluten utrustning. När spänningen återgår till ett säkert intervall, återställs reläet automatiskt.?
LED-indikatorer ger visuell feedback:
Fördelar
-
Brett spänningsområde för mångsidig användning
-
Snabba svarstider för effektiv skyddsåtgärd
-
Enkel installation på DIN-skena
-
Visuell statusindikering för enkel övervakning
Tekniska specifikationer
-
Spänningsområde: 50–450 V AC
-
Inställbara tröskelvärden:
-
Hysteres: 5 V för både U1 och U2
-
Svarstider:
-
Vid underspänning: 1,5 sekunder
-
Vid överspänning: 0,1 sekunder
-
Återställningstid: 1,5 sekunder för både U1 och U2
-
Maximal belastningsström: 16 A (250 V AC)
-
Kontaktkonfiguration: 1 växlande kontakt (SPDT)
-
Montering: DIN-skena (35 mm)
-
Anslutningar: Skruvplintar för ledare upp till 2,5 mm²
-
Effektförbrukning: 0,8 W
-
Temperaturområde: -25 till +50 °C
-
Kapslingsklass: IP20
-
Bredd: 1 modul (18 mm)?
