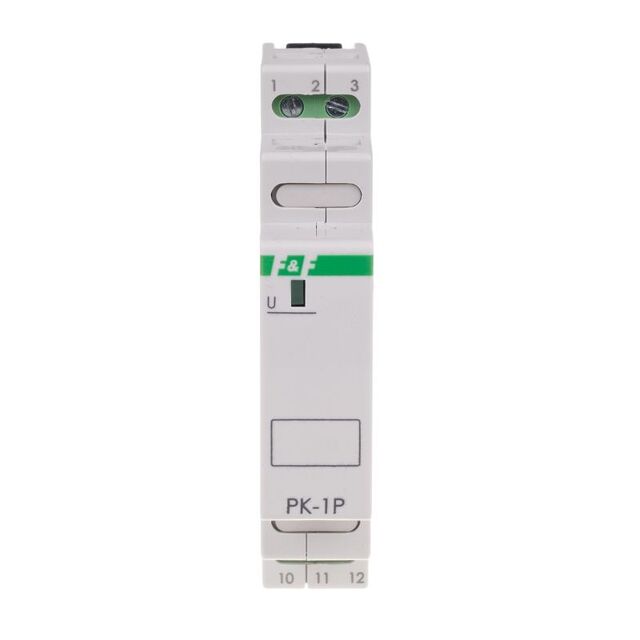

PK-1P 24V är ett elektromagnetiskt relä från F&F och är designat för att användas med en matningsspänning på 24 V AC eller DC.

Tekniska specifikationer:

• Spänningsmatning: 24 V AC eller DC

• Maximal lastström (AC-1): 16 A

• Kontaktkonfiguration: SPDT (Single Pole Double Throw), vilket innebär en gemensam kontakt (COM), en normalt öppen (NO) och en normalt stängd (NC) kontakt.

• Strömförbrukning: Cirka 25 mA

• Aktiveringstid: Under 40 ms

• Deaktiveringstid: Under 20 ms

• Arbetstemperatur: -25 till +50 °C

• Skyddsnivå: IP20 (skyddar mot föremål större än 12,5 mm i diameter men inte mot vatten)

• Montering: 1 modul (18 mm) på DIN-skena (TH-35)

• Anslutningar: Plintanslutningar för 2,5 mm² ledare

• Isolationsspänning: 400 V

• Mekanisk hållbarhet: Minst 5 miljoner cykler

• Elektrisk hållbarhet: Minst 100 000 cykler

Funktion:

Reläet är en enkel enkanals enhet som används för att styra elektriska laster som belysning, små motorer eller andra apparater som kräver en 24 V DC eller AC-spänning för aktivering. När spänningen appliceras på reläets spole växlar den interna kontakten från normalt stängd (NC) till normalt öppen (NO), och när spänningen tas bort återgår reläet till sitt ursprungliga läge.

PK-1P 24V är särskilt användbart i system som använder 24 V DC/AC för styrning av elektriska apparater.

Användningsområden:

• Automationssystem och styrsystem: Används i byggnadsautomation, industriella styrsystem och automatiserade kontors- eller fabrikssystem.

• Ljus- och motorstyrning: Kan användas för att växla elektriska laster som belysning eller små motorer i exempelvis larm- och övervakningssystem, ventilationssystem eller små industriella applikationer.

• Hög säkerhet och tillförlitlighet: Reläet är konstruerat för att ge pålitlig drift i system med 24 V matning och är bra för både styrning och automationsändamål.

Installation:

• DIN-skena: Reläet monteras enkelt på en DIN-skena (18 mm modul), vilket gör det lätt att integrera i ett elektriskt skåp.

• Anslutning av lasten: För att ansluta den styrda lasten används terminalerna 11 (NO) och 12 (COM). Om du vill använda den normalt stängda kontakten (NC), ansluter du den till terminal 10.

• Strömförsörjning: Anslut 24 V AC eller DC-spänning till terminalerna 1 och 3 för att aktivera reläet.

Viktigt att tänka på:

PK-1P 24V är ett populärt relä för användning i lågspänningssystem, och det fungerar bra där styrspänningen är 24 V. Det är inte lämpligt för att hantera mycket stora laster eller i miljöer med hög fuktighet eller damm, eftersom det är IP20-klassat.

Reläet erbjuder också god mekanisk och elektrisk hållbarhet, vilket gör det lämpligt för tillämpningar där pålitlighet och lång livslängd är viktiga.
