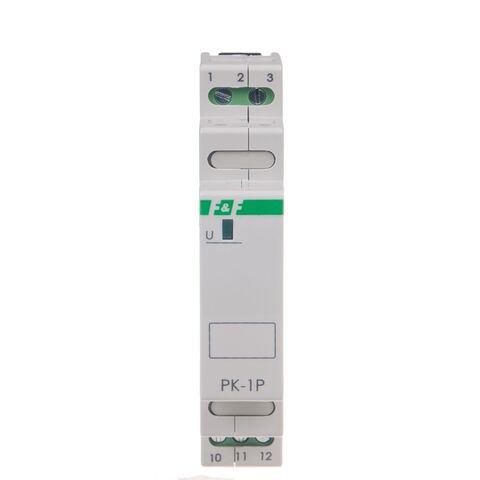

PK-1P 230 är ett elektromagnetiskt relä från F&F som används för styrning av elektriska lastapparater. Det är en del av F&F:s sortiment av reläer och är designat för att användas med en matningsspänning på 230 V (AC).

Tekniska specifikationer:

• Spänningsmatning: 230 V AC

• Maximal lastström (AC-1): 16 A

• Kontaktkonfiguration: SPDT (Single Pole Double Throw), vilket innebär att reläet har en gemensam kontakt (COM) samt en normalt öppen (NO) och en normalt stängd (NC) kontakt.

• Strömförbrukning: Cirka 25 mA

• Aktiveringstid: Under 40 ms

• Deaktiveringstid: Under 20 ms

• Arbetstemperatur: -25 till +50 °C

• Skyddsnivå: IP20 (skyddar mot föremål större än 12,5 mm i diameter men inte mot vatten)

• Montering: 1 modul (18 mm) på DIN-skena (TH-35)

• Anslutningar: Plintanslutningar för 2,5 mm² ledare

• Isolationsspänning: 400 V

• Mekanisk hållbarhet: Minst 5 miljoner cykler

• Elektrisk hållbarhet: Minst 100 000 cykler

Funktion:

Reläet är utformat för att styra elektriska laster som belysning, små motorer eller andra elektriska apparater. När spänning (230 V AC) appliceras på reläets spole aktiveras den, och kontakterna växlar från normalt stängda (NC) till normalt öppna (NO). När spänningen tas bort återgår reläet till sitt ursprungliga läge.

PK-1P 230 används vanligtvis i styrsystem där man behöver koppla och bryta elektriska kretsar för att aktivera eller deaktivera apparater automatiskt.

Användningsområden:

• Automationssystem: I industriella eller byggnadstekniska system där man vill kunna styra elektriska apparater via ett centralt system.

• Ljus- och motorstyrning: Används för att växla belastningar som belysning eller mindre motorer i hus, kontor eller fabriker.

• Elektriska system: Passar i applikationer som kräver en pålitlig brytning av elektriska kontakter vid 230 V.

Installationstips:

• DIN-skena: PK-1P 230 är designat för installation på en DIN-skena, vilket gör det enkelt att integrera i en elektrisk distributionspanel.

• Anslutning av lasten: Anslut den elektriska lasten till terminalerna 11 (NO) och 12 (COM). Om du vill använda den normalt stängda kontakten (NC) kan du ansluta den till terminal 10.

• Strömförsörjning: Anslut spänningskällan (230 V AC) till terminalerna 1 och 3 för att aktivera reläet.
