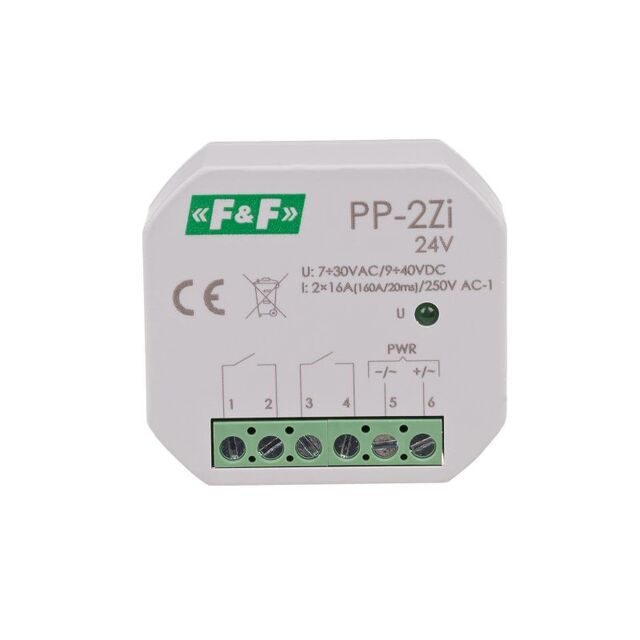

PP-2Z-LED 24 är ett elektromagnetiskt relä från F&F som är designat för användning i 24 V AC eller DC styrsystem och är särskilt utformat för att kontrollera elektriska laster. Denna modell skiljer sig genom att den är utrustad med LED-indikatorer, vilket gör den lätt att övervaka i drift.
Funktion:
PP-2Z-LED 24 är ett relä med dubbelpolig dubbelkastkontakt (DPDT), vilket gör det möjligt att kontrollera två separata elektriska kretsar med ett enda relä. När en spänning på 24 V AC eller DC appliceras på reläets spole, aktiveras de interna kontakterna och växlar från normalt stängda (NC) till normalt öppna (NO). Denna växling gör att reläet kan styra två separata elektriska kretsar samtidigt. När spänningen tas bort, återgår reläet till sitt ursprungliga läge.
LED-indikatorer finns på reläet, vilket gör det möjligt att visuellt kontrollera om reläet är aktiverat eller inte, vilket underlättar felsökning och övervakning i realtid.
Användningsområden:
-
Automationssystem: Reläet är lämpligt för användning i automatiseringssystem där två separata laster eller kretsar behöver styras samtidigt vid 24 V spänning.
-
Ljus- och motorstyrning: Kan användas för att styra både belysning och små motorer, särskilt i system där två olika kretsar behöver styras oberoende av varandra.
-
Säkerhets- och larminstallationer: Eftersom reläet har dubbelpolig kontakt kan det användas i säkerhets- eller larmapplikationer för att koppla och bryta två kretsar samtidigt.
-
Fjärrstyrning och övervakning: LED-indikatorerna gör det lätt att se när reläet är aktivt, vilket gör det bra för system där fjärrövervakning eller snabb visuell inspektion är viktig.
Installation:
-
Montering på DIN-skena: Reläet är designat för att monteras på en DIN-skena (18 mm modul), vilket gör installationen enkel och gör det lämpligt för elektriska skåp och styrpaneler.
-
Anslutning av lasten: För att styra lasten ansluts de elektriska ledningarna till terminalerna 11 (NO), 12 (COM), 14 (NO), och 15 (COM) för de två kretsarna. Om normalt stängda kontakter (NC) behövs kan de anslutas till terminaler 10 och 13.
-
Strömförsörjning: Reläet aktiveras genom att ansluta 24 V AC eller DC till terminalerna 1 och 3.
Viktigt att tänka på:
-
LED-indikatorer: De inbyggda LED-lamporna ger en visuell indikator för att visa om reläet är aktiverat eller inte, vilket underlättar snabb felsökning och inspektion.
-
IP20-skydd: Reläet är IP20-klassat, vilket innebär att det är skyddat mot föremål större än 12,5 mm men inte mot vatten. Det bör därför installeras inomhus där det inte utsätts för extrema väderförhållanden.
Tekniska specifikationer:
-
Spänningsmatning: 24 V AC eller DC
-
Maximal lastström (AC-1): 16 A
-
Kontaktkonfiguration: DPDT (Double Pole Double Throw), vilket innebär att reläet har två gemensamma kontakter (COM), två normalt öppna (NO) och två normalt stängda (NC) kontakter.
-
Strömförbrukning: Cirka 25 mA (beroende på matningsspänning)
-
Aktiveringstid: Under 40 ms
-
Deaktiveringstid: Under 20 ms
-
Arbetstemperatur: -25 °C till +50 °C
-
Skyddsnivå: IP20 (skydd mot föremål större än 12,5 mm i diameter men inte mot vatten)
-
Montering: 1 modul (18 mm) på DIN-skena (TH-35)
-
Anslutningar: Plintanslutningar för 2,5 mm² ledare
-
Isolationsspänning: 400 V
-
Mekanisk hållbarhet: Minst 5 miljoner cykler
-
Elektrisk hållbarhet: Minst 100 000 cykler
