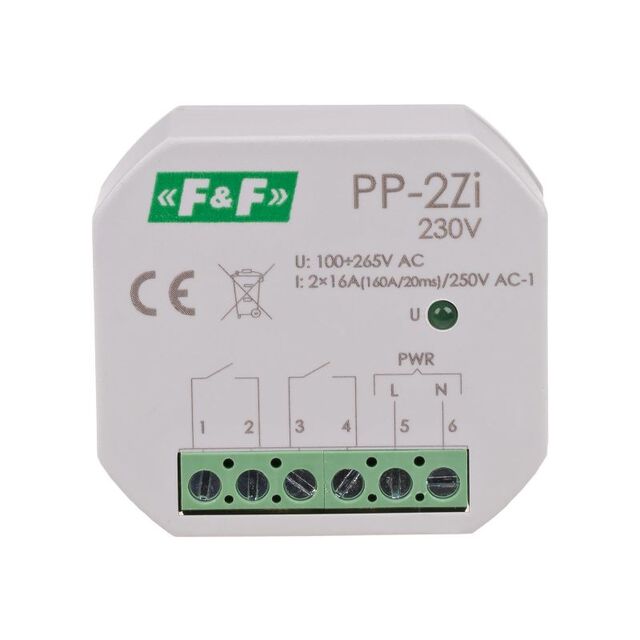

PP-2Zi-230V är ett elektromagnetiskt relä från F&F, designat för att styra elektriska laster vid 230 V AC. Detta relä har två poler (DPDT) och används i applikationer där du behöver växla mellan två separata kretsar.

Tekniska specifikationer:

• Spänningsmatning: 230 V AC

• Maximal lastström (AC-1): 16 A

• Kontaktkonfiguration: DPDT (Double Pole Double Throw), vilket innebär att reläet har två gemensamma kontakter (COM), två normalt öppna (NO) och två normalt stängda (NC) kontakter.

• Strömförbrukning: Cirka 25 mA (vid 230 V AC)

• Aktiveringstid: Under 40 ms

• Deaktiveringstid: Under 20 ms

• Arbetstemperatur: -25 °C till +50 °C

• Skyddsnivå: IP20 (skydd mot föremål större än 12,5 mm i diameter, men inte mot vatten)

• Montering: 1 modul (18 mm) på DIN-skena (TH-35)

• Anslutningar: Plintanslutningar för 2,5 mm² ledare

• Isolationsspänning: 400 V

• Mekanisk hållbarhet: Minst 5 miljoner cykler

• Elektrisk hållbarhet: Minst 100 000 cykler

Funktion:

PP-2Zi-230V är ett dubbelpoligt dubbelkastrelä (DPDT) som gör det möjligt att styra två separata elektriska kretsar samtidigt. När reläet aktiveras med en 230 V AC-spänning på sin spole, växlar de interna kontakterna, vilket gör att två olika elektriska laster kan styras oberoende av varandra. Reläet erbjuder hög hållbarhet och kan hantera belastningar upp till 16 A, vilket gör det lämpligt för styrning av både belysning och små motorer eller andra elektriska apparater.

Användningsområden:

• Automationssystem: Reläet används i industriella och kommersiella automationssystem där två separata laster eller kretsar ska styras samtidigt med hjälp av ett enda relä.

• Ljus- och motorstyrning: Kan användas för att styra elektriska apparater såsom belysning, små motorer eller annan utrustning i både privata och industriella tillämpningar.

• Säkerhetssystem: Eftersom reläet har två separata kontakter kan det användas i larm- och säkerhetssystem där två olika kretsar behöver kontrolleras samtidigt.

• Byggnadsautomation: Användbart i system som styr temperatur, ventilation eller belysning genom att växla mellan två olika komponenter eller system.

Installation:

• Montering på DIN-skena: Reläet är designat för att monteras på en standard DIN-skena (18 mm modul), vilket gör installationen enkel och gör det lämpligt för elektriska skåp och styrpaneler.

• Anslutning av lasten: Du ansluter de styrande lasterna till terminalerna 11 (NO), 12 (COM), 14 (NO), och 15 (COM). Om du vill använda de normalt stängda kontakterna (NC), kan du ansluta dem till terminalerna 10 och 13.

• Strömförsörjning: Reläet aktiveras genom att ansluta 230 V AC till terminalerna 1 och 3 för att styra reläet.

Viktigt att tänka på:

• IP20-skydd: Reläet har IP20-klassificering, vilket innebär att det är skyddat mot föremål större än 12,5 mm, men inte mot fukt eller vatten. Reläet bör installeras inomhus i miljöer där det inte utsätts för vatten eller starkt damm.

• Strömhållbarhet: Reläet är robust och designat för att hantera upp till 16 A vid 230 V AC, vilket gör det idealiskt för användning i många olika applikationer.

• Mekanisk och elektrisk hållbarhet: PP-2Zi-230V har en hög mekanisk hållbarhet (minst 5 miljoner cykler) och elektrisk hållbarhet (minst 100 000 cykler), vilket gör det till en pålitlig lösning för långvarig drift.
